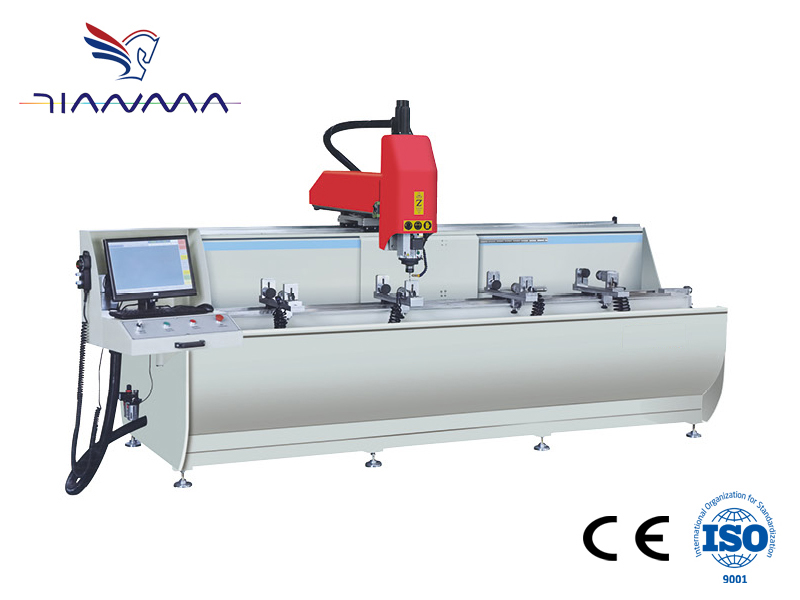

SKX3+1-CNC-3000 鋁型材3+1軸數控鉆銑床
點擊量:
產品說明
性能特點:
適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異形孔等以及鋁型材的銑削、倒角、平面雕刻等工序的加工。
主軸采用風冷電主軸,功率6kw,轉速0~18000rpm,精度高,安全性好,可靠性高。
采用臺灣新代CNC數控系統。配備專業CAD-CAM編程軟件。自動轉換加工G代碼,操作簡單,效率高,勞動強度低。
運動副全部采用進口導軌、滑塊,X軸采用高精度斜齒輪、斜齒條傳動,Y軸、Z軸采用高精度滾珠絲扛傳動。傳動平穩,有效提高整機精度。
工作臺翻轉180度。-90度~0度~+90度,型材一次裝夾可以實現三面加工,加工深通孔(異形孔)時,通過工作臺翻轉實現深孔加工,提高效率,質量好。
采用手動泵供油系統,刀具采用系統控制噴霧冷卻裝置。
主要電器件、斷路器、交流接觸器均采用法國施耐德產品。
機床主要部件采用鋼結構全部經過失效處理。
適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異形孔等以及鋁型材的銑削、倒角、平面雕刻等工序的加工。
主軸采用風冷電主軸,功率6kw,轉速0~18000rpm,精度高,安全性好,可靠性高。
采用臺灣新代CNC數控系統。配備專業CAD-CAM編程軟件。自動轉換加工G代碼,操作簡單,效率高,勞動強度低。
運動副全部采用進口導軌、滑塊,X軸采用高精度斜齒輪、斜齒條傳動,Y軸、Z軸采用高精度滾珠絲扛傳動。傳動平穩,有效提高整機精度。
工作臺翻轉180度。-90度~0度~+90度,型材一次裝夾可以實現三面加工,加工深通孔(異形孔)時,通過工作臺翻轉實現深孔加工,提高效率,質量好。
采用手動泵供油系統,刀具采用系統控制噴霧冷卻裝置。
主要電器件、斷路器、交流接觸器均采用法國施耐德產品。
機床主要部件采用鋼結構全部經過失效處理。
技術參數
電源:380V 50Hz
總功率:9.0Kw
電主軸功率:6.0kw
工作壓力:0.5~0.8MPa
主軸轉速:0-18000rpm
X軸行程:3000mm
Y軸行程:500mm
Z軸行程:350mm
X軸速度:50000mm/min
Y軸、Z軸速度:15000mm/min
外形尺寸:4180x1600x2200mm
重量:約1400kg
總功率:9.0Kw
電主軸功率:6.0kw
工作壓力:0.5~0.8MPa
主軸轉速:0-18000rpm
X軸行程:3000mm
Y軸行程:500mm
Z軸行程:350mm
X軸速度:50000mm/min
Y軸、Z軸速度:15000mm/min
外形尺寸:4180x1600x2200mm
重量:約1400kg
