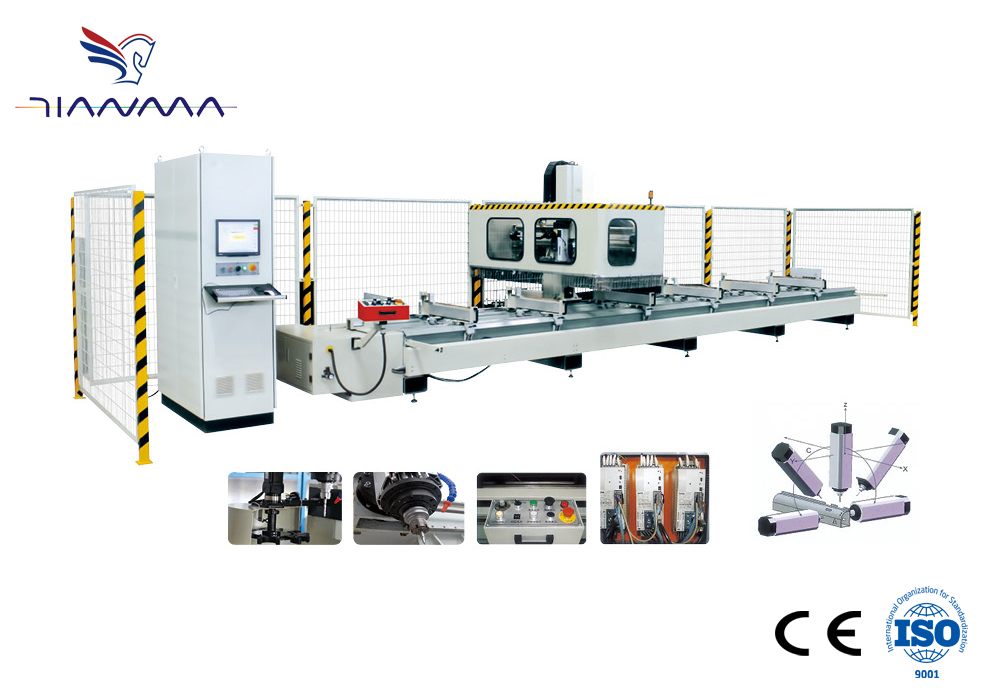

CSJG-CNC-4-7000 高速四軸數控加工中心
點擊量:
產品說明
用于鋁門窗及幕墻型材的安裝孔、流水槽、鎖孔、異型孔、端銑及攻絲等加工工序。
工作效率高,采用進口高速電主軸,四軸能完成±90°內任意角度的加工。
采用高品質的工業專用計算機控制系統,具有良好的用戶操作界面,圖形編程及加工跟蹤界面。
采用高品質進口伺服電機、滾珠絲杠、直線導軌副及軸承等,加工精度高。
三軸帶有6位刀具庫,四軸帶有12位刀具庫。
設有半封閉的防護罩,安全性高。
夾具位置可自動擺放。
工作效率高,采用進口高速電主軸,四軸能完成±90°內任意角度的加工。
采用高品質的工業專用計算機控制系統,具有良好的用戶操作界面,圖形編程及加工跟蹤界面。
采用高品質進口伺服電機、滾珠絲杠、直線導軌副及軸承等,加工精度高。
三軸帶有6位刀具庫,四軸帶有12位刀具庫。
設有半封閉的防護罩,安全性高。
夾具位置可自動擺放。
技術參數
主軸轉速/功率:0~18000rpm/5.5kw
縱向行程(X軸):7000mm
橫向行程(Y軸):1400mm
垂直行程(Z軸):600mm
X軸運行速度:0~60m/min
Y軸運行速度:0~30m/min
Z軸運行速度:0~20m/min
主軸回轉范圍:-90°~0°~+90°
刀具庫:12刀位程序下可自動換刀
總功率:10kw
刀具安裝長度:165mm
鋸片刀直徑:Φ80-Φ150mm
氣源:0.5-0.8Mpa
電源:380v/50HZ
夾具工位:6
潤滑、冷卻:自動油潤滑,噴霧冷卻
加工尺寸范圍:650×200×7000mm
外形尺寸:11300×2350×2550mm
縱向行程(X軸):7000mm
橫向行程(Y軸):1400mm
垂直行程(Z軸):600mm
X軸運行速度:0~60m/min
Y軸運行速度:0~30m/min
Z軸運行速度:0~20m/min
主軸回轉范圍:-90°~0°~+90°
刀具庫:12刀位程序下可自動換刀
總功率:10kw
刀具安裝長度:165mm
鋸片刀直徑:Φ80-Φ150mm
氣源:0.5-0.8Mpa
電源:380v/50HZ
夾具工位:6
潤滑、冷卻:自動油潤滑,噴霧冷卻
加工尺寸范圍:650×200×7000mm
外形尺寸:11300×2350×2550mm
